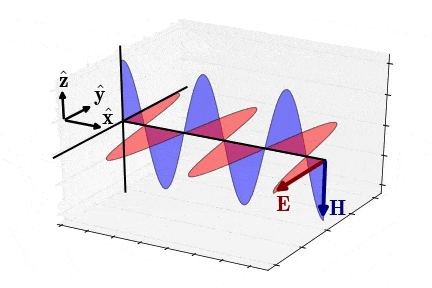

استقطاب الهوائي: ما هو ولماذا يهم WWW.WHWIRELESS.COM وقت القراءة المقدر: 15 دقيقة يعرف كل مهندس إلكترونيات أن الهوائيات ترسل وتستقبل الإشارات على شكل موجات كهرومغناطيسية (موجات طاقة كهرومغناطيسية)، التي يمكن وصف خصائصها بواسطة معادلات ماكسويل. وكما هو الحال في العديد من الموضوعات التقنية المتخصصة، يمكننا تفسير هذه المعادلات، إلى جانب قواعد الانتشار وخصائص الموجات الكهرومغناطيسية، من أبعاد متعددة — تتراوح من الأوصاف النوعية المباشرة نسبيًا إلى الصيغ الرياضية المعقدة والدقيقة. الاستقطاب هو أحد الخصائص العديدة لانتشار الطاقة الكهرومغناطيسية. تختلف آثاره ودرجة الحاجة إلى أخذه في الاعتبار بشكل كبير عبر سيناريوهات التطبيقات المختلفة وتصميمات الهوائيات المقابلة لها. تنطبق المبادئ الأساسية للاستقطاب على جميع الإشعاعات الكهرومغناطيسية، بما في ذلك إشارات التردد اللاسلكي (RF)/الإشارات اللاسلكية وطاقة الموجات الضوئية، ويُستخدم الاستقطاب على نطاق واسع في مجال البصريات. تغطي هذه المقالة فقط نطاق تردد RF. ما هو استقطاب الهوائي؟ لفهم الاستقطاب، يجب أولًا إتقان أساسيات الموجات الكهرومغناطيسية. تتكون الموجة الكهرومغناطيسية من مجال كهربائي (E-field) ومجال مغناطيسي (H-field) ينتقلان في الاتجاه نفسه. يكون المجال الكهربائي والمجال المغناطيسي متعامدين مع بعضهما البعض، وكلاهما متعامد مع اتجاه انتشار الموجة المستوية. يُعرّف الاستقطاب بأنه مستوى اهتزاز المجال الكهربائي عند المراقبة من جهة الإرسال باتجاه انتشار الموجة. في حالة الاستقطاب الأفقي، يتذبذب المجال الكهربائي من جانب إلى آخر ضمن المستوى الأفقي؛ أما في حالة الاستقطاب الرأسي، فيهتز المجال الكهربائي صعودًا وهبوطًا ضمن المستوى الرأسي (انظر الشكل 1). الشكل 1: موجة كهرومغناطيسية ذات مكونات مجال كهربائي ومغناطيسي متعامدة بشكل متبادل تشكل هوائيات الإرسال والاستقبال زوجًا من الهوائيات، ويصل أداء جهاز الإرسال والاستقبال إلى ذروته عندما يشترك الاثنان في مستويات استقطاب متطابقة. وإشارةً إلى العبارة الأيقونية من فيلم Alien — «في الفضاء، لا يستطيع أحد سماع صراخك» — لا يوجد تمييز جوهري بين الاستقطاب الأفقي والرأسي في الفضاء الخارجي. ومع ذلك، تظل نظريات مطابقة الاستقطاب ومحاذاة الهوائي صحيحة لتعظيم نقل طاقة الإشارة واستقبالها. الاستقطاب الخطي والدائري تتميز الموجات الكهرومغناطيسية بأنماط استقطاب متعددة: يشمل الاستقطاب الخطي الأساسي شكلين من الاستقطاب المتعامدَيْن بشكل متبادل (انظر الشكل 2). نظريًا، لا يستطيع هوائي استقبال مستقطب أفقيًا التقاط أي إشارة صادرة عن هوائي إرسال مستقطب رأسيًا يعمل على التردد نفسه، والعكس صحيح. وكلما اقترب اتجاه استقطاب الهوائيين من بعضهما، كانت الإشارة المستقبلة أقوى؛ وتبلغ كفاءة نقل طاقة الإشارة ذروتها عندما يكون الاستقطاب متطابقًا تمامًا. الشكل 2: يوفر الاستقطاب الخطي شكلين من الاستقطاب المتعامدَيْن بشكل متبادل الاستقطاب المائل هو نوع مختلف من الاستقطاب الخطي. مثل الاستقطاب الأفقي والرأسي القياسي، ينطبق هذا التعريف فقط على السيناريوهات الأرضية. يشكل الاستقطاب المائل زاوية ±45° بالنسبة إلى المستوى الأفقي. وبينما يكون الاستقطاب المائل خطيًا في الأساس، فعندما يشير المتخصصون في الصناعة إلى «الاستقطاب الخطي»، فإنهم يقصدون عادةً فقط هوائيات الاستقطاب الأفقي أو الرأسي. يمكن التقاط الإشارات المنبعثة أو المستقبلة بواسطة هوائيات الاستقطاب المائل بواسطة هوائيات مستقطبة أفقيًا أو رأسيًا فقط، وإن كان ذلك مع قدر مع...

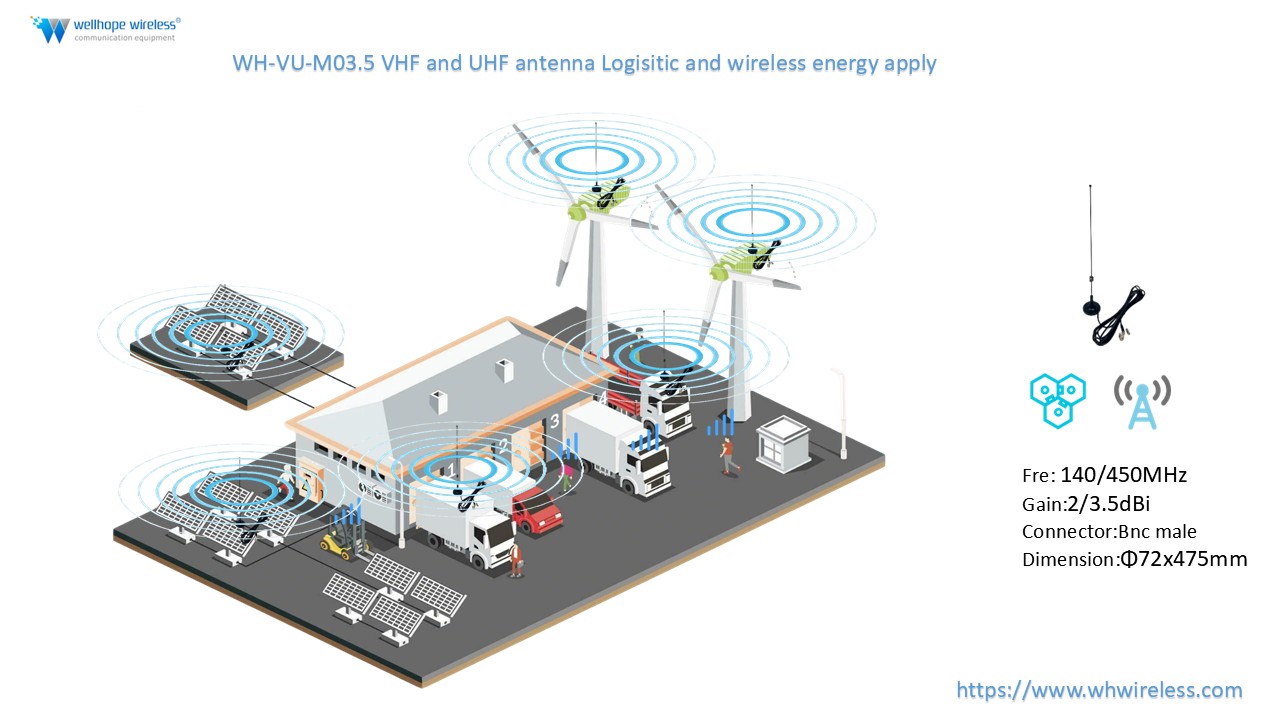

لماذا تختار WH-VU-M03.5 هوائي VHF UHF لتطبيقات إنترنت الأشياء، وإدارة الأساطيل، والتطبيقات الصناعية ال WH-VU-M03.5 هوائي مغناطيسي للتركيب على نطاقي VHF و UHF هو حل اتصالات لاسلكية عالي الأداء مصمم لتطبيقات إنترنت الأشياء، والخدمات اللوجستية الذكية، وإدارة الأساطيل، والبيئات الصناعية. يعمل على تردد 140 ميجاهرتز و 450 ميجاهرتز بفضل تردداتها، توفر هذه الهوائيات نقل إشارة مستقر بعيد المدى للمستودعات والمركبات وأنظمة الطاقة. بفضل تصميمه المتين وسهولة تركيبه، يضمن جهاز WH-VU-M03.5 اتصالاً موثوقاً به للبوابات اللاسلكية وأجهزة الاستشعار وأنظمة الراديو المتنقلة، مما يجعله خياراً مثالياً لاحتياجات الاتصالات الصناعية الحديثة. الميزات الرئيسية لهوائي WH-VU-M03.5 WH-VU-M03.5 هوائي تم تصميمه لتوفير أداء لاسلكي قوي ومستقر: دعم النطاق المزدوج VHF/UHF (140 / 450 ميجاهرتز) كسب 2 ديسيبل لترددات VHF وكسب 3.5 ديسيبل لترددات UHF حامل مغناطيسي لتركيب سريع ومرن موصل BNC ذكر لتوافق واسع مجموعة كابلات متينة للاستخدام طويل الأمد مصمم للبيئات الصناعية القاسية تطبيقات هوائي WH-VU-M03.5 هذا هوائي VHF UHF يُستخدم على نطاق واسع في العديد من الصناعات: أنظمة مراقبة المستودعات الذكية الخدمات اللوجستية وتتبع الأصول عبر إنترنت الأشياء إدارة الأسطول والتواصل بين المركبات محطات الطاقة الشمسية وأنظمة طاقة الرياح الأتمتة الصناعية والقياس عن بعد إن قدرتها على الحفاظ على اتصال مستقر في البيئات المعقدة تجعلها ضرورية لنقل البيانات في الوقت الفعلي والكفاءة التشغيلية. لماذا تختار WH-VU-M03.5 لتطبيقات إنترنت الأشياء؟ يُعد اختيار الهوائي المناسب أمرًا بالغ الأهمية لضمان اتصال لاسلكي موثوق. يوفر هوائي WH-VU-M03.5 العديد من المزايا: نقل إشارة مستقر بعيد المدى سهولة التركيب على الأسطح المعدنية أداء موثوق به في البيئات القاسية توافق قوي مع بوابات الإنترنت اللاسلكية و أنظمة الراديو وهذا يجعلها مناسبة بشكل خاص لتطبيقات إنترنت الأشياء الصناعية حيث يلزم وجود اتصال مستمر. تركيب هوائي WH-VU-M03.5 يتميز الهوائي بقاعدة تثبيت مغناطيسية، مما يسمح بالتركيب السريع والآمن دون الحاجة إلى أدوات معقدة. يمكن تركيبه بسهولة على: الشاحنات والمركبات التجارية حاويات معدنية الآلات الصناعية خزائن التحكم تتيح هذه المرونة إمكانية النشر السريع والفعال في سيناريوهات مختلفة. الأسئلة الشائعة س: ما هو استخدام هوائي WH-VU-M03.5؟ ج: يتم استخدامه في الخدمات اللوجستية لإنترنت الأشياء، ومراقبة المستودعات الذكية، وإدارة الأساطيل، وأنظمة الاتصالات الصناعية. س: ما هو التردد الذي يدعمه هذا الهوائي؟ أ: يدعم الهوائي 140 ميجاهرتز (VHF) و 450 ميجاهرتز ( UHF ) للاتصالات اللاسلكية بعيدة المدى. س: هل هذا الهوائي مناسب للمركبات؟ ج: نعم، إنه مصمم للاتصال بين المركبات وإدارة الأساطيل، مع حامل مغناطيسي لسهولة التركيب. س: هل يمكن استخدامه في البيئات الصناعية؟ ج: نعم، فهو يوفر اتصالاً مستقراً وموثوقاً في المستودعات والمصانع وأنظمة الطاقة. س: ما نوع الموصل الذي يستخدمه الهوائي؟ ج: يستخدم موصل BNC ذكر متوافق مع معظم أنظمة الراديو واللاسلكية. س: كيف حال هوائي مثبت؟ ج: يسمح الحامل المغناطيسي بالتركيب السريع والآمن على الأسطح المعدنية. هل تبحث عن مورد موثوق لهوائيات VHF و UHF؟ ويل هوب وايرلس يوفر: حلول هوائيات صناعية خدمات التخصيص OEM/ODM توصيل سريع ودعم عالمي إذا كنت تبحث عن هوائي VHF UHF موثوق به لمشروع إنترنت الأشياء أو المشروع الصناعي الخاص بك، فاتصل ...

أولاً: الخصائص الأساسية للموجات الراديوية WWW.WHWIRELESS.COM مدة القراءة التقديرية: 15 دقيقة 1.1 تعريف الموجات الراديوية تُستخدم الموجات الراديوية كناقل للإشارات والطاقة، وهي ناتجة عن التفاعل المتبادل بين المجالين الكهربائي والمغناطيسي المتذبذبين، وفقًا لقانون التفاعل المتبادل "الكهرباء تولد المغناطيسية والمغناطيسية تولد الكهرباء". أثناء الانتشار، يكون المجالين الكهربائي والمغناطيسي متعامدين دائمًا، وكلاهما متعامد على اتجاه انتشار الموجة، مما يجعلها **موجات كهرومغناطيسية مستعرضة (موجات TEM)**. ينشأ توليدها من دوائر متذبذبة عالية التردد: فعندما يتغير التيار في الدائرة بسرعة مع مرور الوقت، يتولد مجال كهرومغناطيسي متناوب في الفضاء المحيط. وبمجرد انفصال هذا المجال الكهرومغناطيسي عن مصدر الموجة، ينتشر عبر الفضاء على شكل موجات راديوية، دون الاعتماد على أي وسط - بل يمكنها حتى أن تنتقل في الفراغ. 1.2 العلاقة بين الطول الموجي والتردد وسرعة الانتشار الصيغة الأساسية التي تحكم العلاقة بين الطول الموجي (λ) والتردد (f) للموجات الراديوية وسرعة انتشارها (سرعة الضوء \( C \) في الفراغ، تقريبًا \( 3×10^8 \, \text{م/ث} \)) هي: \[ \lambda = \frac{C}{f} \] **الخلاصة الرئيسية**: في الوسط نفسه، يتناسب التردد والطول الموجي عكسيًا تمامًا - فكلما زاد التردد، قصر الطول الموجي. وتحدد هذه العلاقة بشكل مباشر أبعاد تصميم الهوائيات: على سبيل المثال، الطول الموجي لـ واي فاي بتردد 2.4 جيجاهرتز يبلغ طول الإشارة حوالي 12.5 سم، وهو ما يعادل طول هوائي ثنائي القطب بنصف موجة يبلغ حوالي 6.25 سم؛ لـ 700 ميجاهرتز إشارة اتصال منخفضة التردد، يبلغ طول موجتها حوالي 42.8 سم، مما يتطلب هوائيًا ثنائي القطب بطول نصف موجة يبلغ 21.4 سم. بالإضافة إلى ذلك، يرتبط الأداء الكهربائي للهوائي (مثل كفاءة الإشعاع، والكسب، والمعاوقة) ارتباطًا مباشرًا بطوله الكهربائي (نسبة طوله الفيزيائي إلى طول الموجة). في التطبيقات الهندسية العملية، يجب تحويل الطول الكهربائي المطلوب إلى الطول الفيزيائي المحدد لضمان عمل الهوائي بشكل صحيح. 1.3 استقطاب الموجات الراديوية يشير الاستقطاب إلى قانون تغير اتجاه المجال الكهربائي أثناء انتشار الموجة الراديوية، والذي يتحدد بمسار الحركة المكانية لمتجه المجال الكهربائي، مشكلاً طيفًا كاملاً: **الاستقطاب الدائري ← الاستقطاب الإهليلجي → الاستقطاب الخطي**. وفيما يلي الخصائص الأساسية وسيناريوهات التطبيق للأنواع الثلاثة: - **الاستقطاب الخطي**: يظل اتجاه المجال الكهربائي ثابتًا، وهو الشكل الأكثر شيوعًا للاستقطاب. الموجة ذات المجال الكهربائي العمودي على الأرض تُسمى **موجة مستقطبة رأسيًا**، وتتميز بمقاومة عالية لتداخل انعكاس الأرض، وهي مناسبة للاتصالات المتنقلة الأرضية (مثل محطات 2G/3G التقليدية). أما الموجة ذات المجال الكهربائي الموازي للأرض فتُسمى **موجة مستقطبة أفقيًا**، وتُستخدم عادةً في البث الإذاعي والتلفزيوني، واتصالات الترحيل بالميكروويف، وغيرها من التطبيقات. - **الاستقطاب الدائري**: يكون مسار متجه المجال الكهربائي دائريًا، وينقسم إلى **استقطاب دائري يساري** و**استقطاب دائري يميني**، وهما متنافيان (لا يمكن للهوائي الأيسر استقبال سوى الموجات المستقطبة دائريًا يساريًا، والعكس صحيح). وتتمثل ميزته الأساسية في مقاومته العالية للتداخل متعدد المسارات والتواء الاستقطاب، مما يجعله واسع الاستخدام في الاتصالات عبر الأقمار الصناعية (على سبيل المثال، بيدو ، نظام تحديد المواقع العالمي (GPS) الأقمار الصنا...

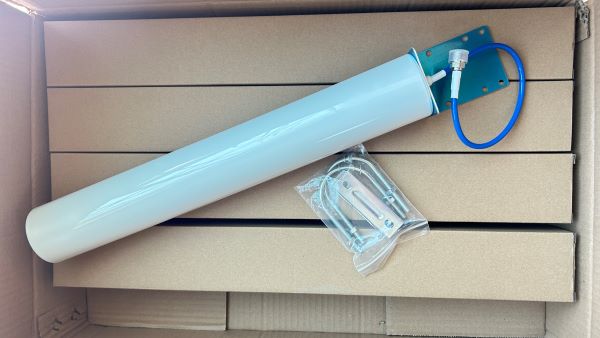

تصنيف المصفوفة الهوائيات . WWW.WHWIRELESS.COM مدة القراءة التقديرية: 15 دقيقة تُصنف هوائيات المصفوفة عادةً بناءً على ترتيب وحداتها الفردية. المصفوفة الخطية: هي مجموعة من عناصر الهوائي مرتبة على خط مستقيم، بمسافات متساوية أو غير متساوية بينها. ويمكن تقسيمها إلى مصفوفات مضاءة من الحافة ومصفوفات مضاءة من النهاية، وذلك بناءً على اتجاه تركيز طاقة الإشعاع. المصفوفة المستوية: هي مجموعة من عناصر الهوائي مرتبة في مراكز مستوى واحد. إذا كانت جميع العناصر مرتبة في شبكة مستطيلة، تُسمى مصفوفة مستطيلة؛ أما إذا كانت مراكز جميع العناصر تقع على دوائر متحدة المركز أو حلقات بيضاوية، فتُسمى مصفوفة دائرية. يمكن أن تحتوي المصفوفات المستوية أيضًا على مصفوفات ذات مسافات متساوية أو غير متساوية. المصفوفات المطابقة: هي مصفوفات من الهوائيات المتصلة والمتوافقة مع شكل الموجة الحاملة. وتُعدّ المصفوفات ذات الأسطح الأسطوانية، والمصفوفات ذات الأسطح الكروية، والمصفوفات ذات الأسطح المخروطية أمثلة على المصفوفات المطابقة. هوائي مصفوفة تكوين الوحدة. هوائي خطي عناصر المصفوفة: أنواع ثنائية القطب، وأنواع أحادية القطب، وعناصر حلقية الشكل (مثل هوائيات الفتحة)، وعناصر حلزونية. العناصر من نوع الحجاب الحاجز: عناصر هوائي البوق، عناصر دليل الموجة ذو الفتحة المفتوحة، عناصر رقعة الشريط الدقيق. العناصر الهجينة والمتخصصة: وحدات ياغي-أودا، ووحدات مصفوفة ثنائية القطب الدورية اللوغاريتمية، ووحدات هوائي الرنين المتوسط، ووحدات السطح الفائق/المواد الفائقة. الأساس النظري لهوائيات المصفوفة. ① مبدأ التداخل والتراكب للموجات الكهرومغناطيسية: يمكن لهوائيات المصفوفة أن تُنتج خصائص إشعاعية تختلف عن تلك الخاصة بوحدات الهوائيات الفردية التقليدية. أحد الأسباب الرئيسية لذلك هو أن الموجات الكهرومغناطيسية المنبعثة من وحدات إشعاع متماسكة متعددة تتداخل وتتراكب في الفضاء، حيث تشهد بعض المناطق زيادة في الإشعاع بينما تشهد مناطق أخرى انخفاضًا فيه. وينتج عن ذلك إعادة توزيع لطاقة الإشعاع الكلية الثابتة عبر مناطق مكانية مختلفة. ٢ نظرية ضرب المخطط الاتجاهي: في ظروف المجال البعيد، تكون الدالة الاتجاهية المعيارية الكلية لـ هوائي يمكن تحليل مصفوفة تتكون من عناصر متطابقة متعددة، يتم إثارتها بسعة وطور ثابتين، ومرتبة في مواقع هندسية ثابتة، على النحو التالي: العامل الأساسي F( θ ، φ ): اتجاهية وحدة واحدة في الفضاء الحر (بما في ذلك الوحدة ' (الاستقطاب والتوجيه). عامل المصفوفة AF( θ ، φ ): يتم تحديد ذلك فقط من خلال التخطيط الهندسي والتباعد وسعة الإثارة وطور المصفوفة، وهو مستقل عن الشكل المحدد للعناصر. أي أن مخطط الاتجاه الكلي المركب D( θ ، φ ) = F( θ ، φ ) · AF( θ ، φ ). تحليل المصفوفة الهوائيات . يتضمن تحليل هوائي المصفوفة تحديد خصائص إشعاعه بافتراض معرفة أربعة معايير (العدد الإجمالي للعناصر، والتوزيع المكاني للعناصر، وتوزيع سعات الإثارة لكل عنصر، وتوزيع أطوار الإثارة لكل عنصر). وتشمل هذه الخصائص هوائي المصفوفة ' مخطط اتجاه s، وعرض الحزمة عند نصف القدرة، ومعامل الاتجاهية، ومستوى الفصوص الجانبية، وما إلى ذلك. المصفوفة هوائي اندماج. يُعدّ تركيب هوائي مصفوفة مشكلة معاكسة لتحليله، أي تركيب المعلمات الأربع لهوائي المصفوفة (العدد الإجمالي للعناصر، والتوزيع المكاني للعناصر، وتوزيع سعات الإثارة لكل عنصر، وتوزيع أطوار الإثارة لكل عنصر) في ظل خصائص إشعاعية معينة، بحيث تلبي خصائص الإشعاع الخاصة بالمصفوفة متطلبات محددة، أو بحيث تكون المصفوفة ' نمط ا...
